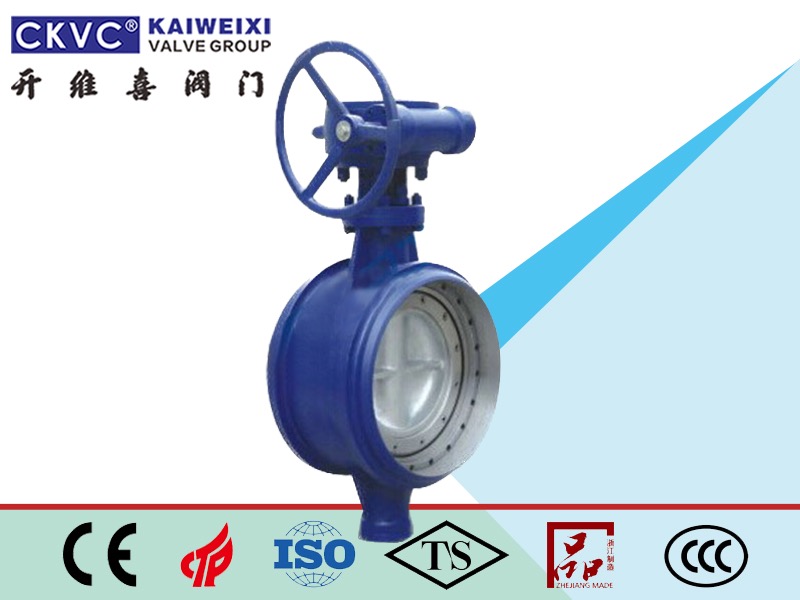

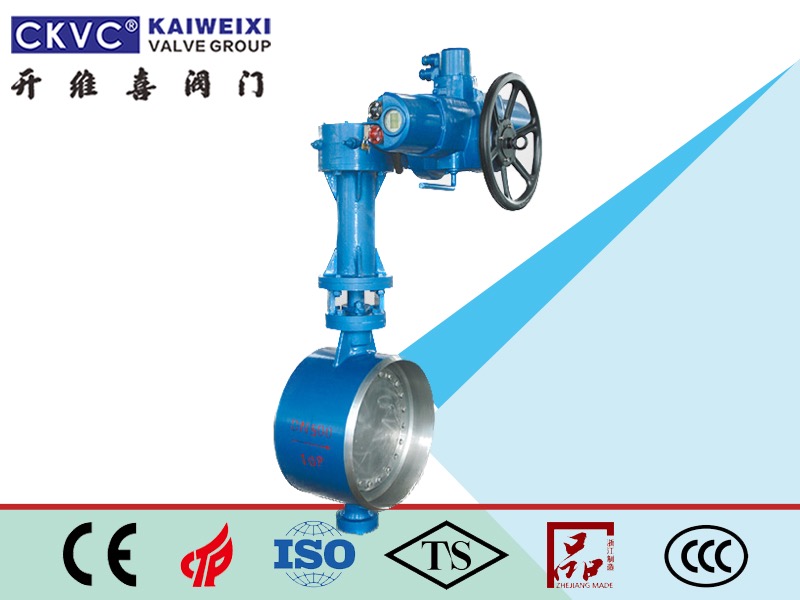

D63H、D363H、D663H、D963H PN10~PN100三重偏心焊接硬密封電動蝶閥采用三重偏心多層金屬硬密封結構，廣泛應用于金屬加工、電力、石油化工、給排水、市政建設等介質溫度400的工業管道，用于調節流量和斷液。
常見型號有：D963H-6、D963H-10、D963H-16、D963H-25、D963H-40、D963H-64、D963H-100、D963Y-6、D963Y-10、D963Y-16和D963Y。
1.三通偏心的獨特設計使得密封面之間無摩擦傳動，延長了閥門的使用壽命。
2.扭矩產生的彈性密封。
3.巧妙的楔形設計使閥門具有自動密封功能，密封面之間具有補償和零泄漏。
4.體積小，重量輕，操作輕便，安裝方便，連接可靠。
5.氣動和電動裝置可根據用戶要求配置，以滿足遠程控制和程序控制的需要。
6.替換件的材質可以適合各種介質，可以內襯防腐(F46、GXPP、PO等。).
設計規范：GB/T 12238 API609
結構長度：GB/T 12221 API609 ASME B16.10
法蘭連接：GB/T 9113 API609 ASME B16.5 ISO5752
試驗和檢驗：GB/T 13927-2000
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |||
適用溫度() | 400 | |||
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
填料 | 柔性石墨 PTFE | |||
DN | L | A2 | B2 | E2 | F2 |
80 | 180 | 203 | 125 | 475 | 505 |
100 | 190 | 208 | 130 | 475 | 505 |
125 | 200 | 218 | 140 | 475 | 505 |
150 | 210 | 285 | 155 | 475 | 505 |
200 | 230 | 320 | 180 | 475 | 505 |
250 | 250 | 349 | 220 | 475 | 505 |
300 | 270 | 398 | 250 | 475 | 505 |
350 | 290 | 417 | 275 | 475 | 505 |
400 | 310 | 455 | 315 | 475 | 505 |
450 | 330 | 480 | 340 | 475 | 505 |
500 | 350 | 512 | 375 | 566 | 505 |
600 | 390 | 562 | 425 | 566 | 545 |
700 | 430 | 636 | 490 | 615 | 545 |
800 | 470 | 706 | 550 | 615 | 545 |
900 | 510 | 756 | 600 | 825 | 520 |
1000 | 550 | 816 | 650 | 820 | 545 |
1200 | 630 | 944 | 775 | 945 | 545 |
1400 | 710 | 1084 | 895 | 945 | 545 |
1600 | 790 | 1204 | 1025 | 1140 | 545 |
1800 | 870 | 1395 | 1095 | 1337 | 545 |
2000 | 950 | 1449 | 1195 | 1337 | 545 |
2200 | 1000 | 1569 | 1325 | 1337 | 545 |
2400 | 1100 | 1704 | 1445 | 1377 | 715 |
2600 | 1190 | 1824 | 1565 | 1443 | 715 |
2800 | 1270 | 1944 | 1685 | 1443 | 845 |
3000 | 1350 | 2074 | 1815 | 1443 | 845 |
