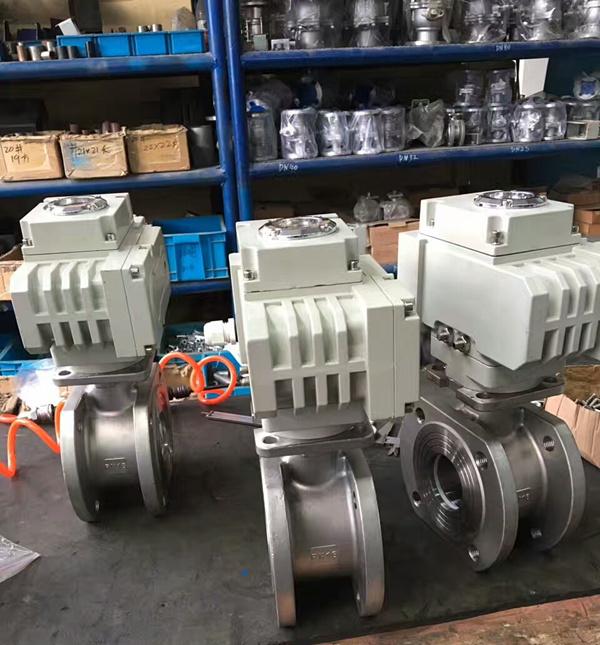

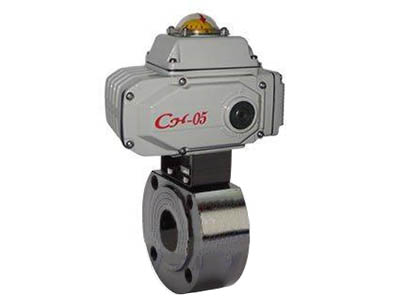

電動對夾球閥由電動執行器和超薄球閥組成。與普通電動球閥相比，電動夾緊球閥具有結構緊湊、體積小、重量輕、閥座與端部法蘭距離近、材料滯留少、密封性能優越的特點。通常電動球閥適用于短安裝位置。與電動夾管球閥配套的YTR系列執行機構可直接接收計算機或工業儀表輸出的4 ~ 20 ADC或1 ~ 5v dc控制信號，根據閥門位置反饋信號與設定值的比較偏差，對執行機構驅動電機進行智能步進調節(PID調節)，實現閥門或其他與執行機構配套的裝置的精確定位，同時輸出4 ~ 20 ADC位置反饋信號。電動夾緊球閥廣泛應用于化工、石油、制藥和輕工行業的自動控制。V型通道球體結構可配合電子電動執行器實現流量調節。
閥體形式 | 直通鑄造超短閥體 |
公稱通徑 | DN15-150mm |
公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
連接形式 | 超薄法蘭、對夾式 |
閥蓋形式 | 整體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
閥芯形式 | O型球體閥芯+電子拋光 |
流量特性 | 近似快開特性 |
閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
執行器型號 | YTR、3810R、DZW、HQ、PSQ |
主要技術參數 | 電源：AC200/220V，50/60Hz、輸出力矩：50NM2000NM、動作范圍：090，0360 |
動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
允許壓差 | 公稱壓力(MPa) | ||||||||||
動作范圍 | 090，0360 | ||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | ||||||||||
基本誤差 | 1% | ||||||||||
回差 | 1% | ||||||||||
死區 | 1%(可調) | ||||||||||
可調范圍 | 250：1 | 350：1 | |||||||||
1 | 左閥體 | WCB、CF8、CF8M、CF3M |
2 | 右閥體 | WCB、CF8、CF8M、CF3M |
3 | 閥座 | PEFE、PPL、304、316 |
4 | 球體 | 2Cr13、304、316 |
5 | 閥桿 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
8 | 聯軸器 | Q235A |
9 | 執行器 | 配置執行器不同，材質也不相同 |
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
A | 根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同。可進入電動執行器頁面查閱。 | ||||||||||
