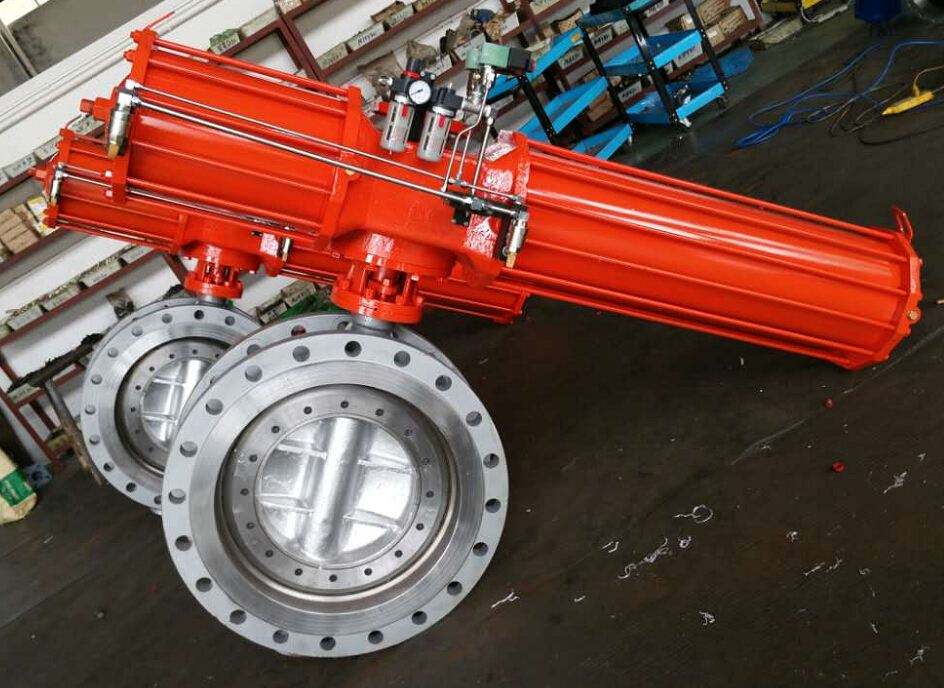

氣動硬密封蝶閥D643H采用三偏心結構硬密封蝶閥閥體。蝶閥采用硬密封蝶閥，保證閥門啟閉輕松，耐高溫，高壓等惡劣工況，在原有的三偏心硬密封蝶閥基礎上增加氣動傳動裝置，驅動裝置采用氣動驅動裝置執行器，可實現遠程操控，自動化操控，更加智能自動化控制，可根據工況要求選擇為普通型和防爆型。氣動裝置可根據客戶要求選擇進口氣動裝置或者國產氣動裝置，均可滿足要求，如需要調節型功能，另需配置定位器。1、立式安裝結構，使蝶板更緊湊，密封性能可靠，且無泄漏。2、耐高壓，耐腐蝕，耐磨，使用壽命長等

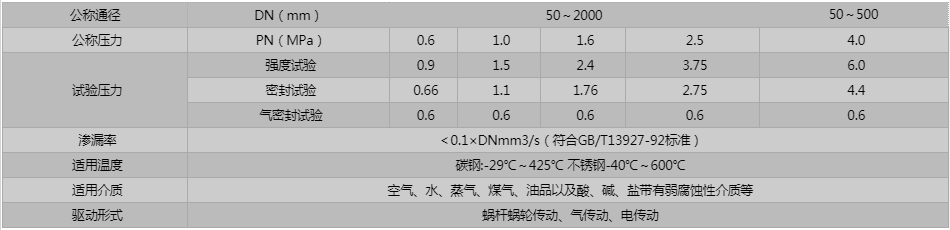

設計標準: GB/T12238-1989; JB/T8527-1997
法蘭連接大小:GB/T9113.1-2000; GB/T9113.2-2000
GB/T9115.1-2000; GB/T9115.2-2000
結構長度: GB/T12221-1989
壓力試驗: GB/T13927-1992; JB/T9092-1999
采用新系列AW氣動執行器:
基本設計：氣動雙缸雙活塞前叉?zhèn)鲃?模型Ax=雙作用;型號AxS=單作用(彈簧復位)。
旋轉角度：雙作用=90°C;單作用=90°C;兩端可調角度-5O~ + 5O。
工作環境溫度：-20°C~90°C
氣源壓力：0.2~0.8Mpa(zui大1.0Mpa)。
可根據不同的控制和要求選擇以下附件：
截止配件：單電控電磁閥，雙電控電磁閥，限位開關回聲。
可調配件：電氣定位器，氣動定位器，電氣轉換器。
氣源處理配件：空氣濾清器減壓閥，氣源處理三件套。
手動機構：HVSD手動機構
1、偏離管道中心
2、偏離密封面中心
3，斜錐
當閥門打開時，蝶板和閥座在關閉時瞬間接觸，蝶板的偏心距和偏心距2迅速與閥座分離，從而減少了密封副的磨損，摩擦扭矩小，開口靈活。當閥打開或關閉時，三偏心錐允許盤穿過閥座的內孔以實現接觸密封。另外，錐形盤的旋轉半徑大于密封副的接觸位置的旋轉半徑，使閥門關閉時盤片更緊，更緊，可實現自鎖。防止光盤過度定位。
開維喜品牌，氣動硬密封蝶閥采用三偏心結構，氣動執行器可根據客戶要求進行選擇，可選擇調節型開關型，氣動硬密封蝶閥是智能化控制閥門的常見產品之一，實現智能化控制必備產品。，詳情請聯系開維喜閥門集團。
