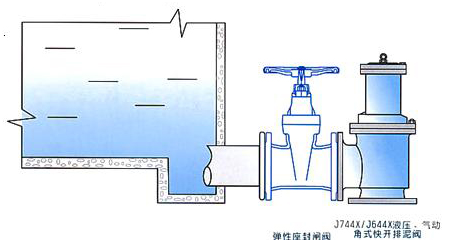

J744X液壓角快開泥閥采用雙腔膜a片傳動機構代替活塞結構，無運動磨損，使用壽命長。隔膜內部是折疊的復合材料，它大大增加了隔膜的伸長率并延長了隔膜的壽命。在閥門開啟和關閉過程中不容易斷裂并且可以承受高壓。該閥采用電動二位四通換向閥或手動二位四通或集中控制，操作方便，開關閥門。該閥門安裝在沉淀池類型的底壁外，主要用于清除水箱底部的沉積物和灰塵。
J744X液壓角快開泥閥產品由液壓缸和角度截止閥組成，通過提升液壓缸的動力皮帶或閥瓣提升或關閉閥體通道，實現流體連續性。液壓缸的活塞密封為L形碗，具有優異的密封性能和耐用性。閥盤和閥座平滑密封，柱密性好，無泄漏。采用電動二位四通換向閥或手動二位四通換向閥進行中央控制，操作方便。
型號 | PN | 殼體實驗壓力 | 隔膜傳動介質 | 隔膜傳動工作壓力 | 介質溫度 |
JM744X JM644X | 0.6-1.6 | 1.5*PN | 清水、氣 | 0.15-1.0 | 0-80℃ |

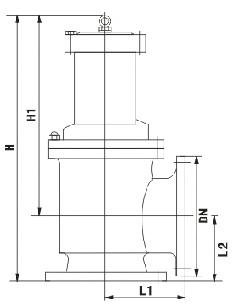

四、角式快開排泥閥主要主要外形尺寸
公稱通徑DN | L | L1 | H |
100 | 160 | 120 | 370 |
150 | 190 | 150 | 440 |
200 | 225 | 190 | 530 |
250 | 260 | 220 | 615 |
300 | 280 | 260 | 785 |
350 | 315 | 300 | 880 |
400 | 340 | 340 | 970 |
