產品介紹

　　該閥適用于給水、消防、暖通、化工、電廠、冶金、石化等系統，可安裝于水泵出水口處，以防止倒流及水錘對系統的損壞，可任意方向安裝。

　　產品特點

　　1、安裝長度短，體積小、重量輕。

　　2、在正向壓力或正向流量趨向于0之前提前關閉，無聲，防水錘。

　　3、中心導軌，壓差驅動，彈簧輔助快速提前關閉消聲型。

　　4、彈性軟密封與金屬硬密封相結合，關閉嚴密，無反向滲漏，無關閉響聲。

　　5、不需任何調試與設定，防水錘效果可靠，壽命長。

　　主要技術參數

　　壓 力 等 級： 1.0 Mpa，1.6 Mpa， 2.5Mpa

　　殼體試驗壓力：1.5Mpa， 2.4 Mpa，3.75 Mpa

　　密封試驗壓力：1.1 Mpa，1.76Mpa，2.75 Mpa

　　試 驗 標 準： GB/T 13927(ISO 5208)

　　法 蘭 標 準： JB/T 79-94

　　使 用 溫 度： 0～80℃

　　適 用 介 質： 水、及性質接近水的液體

　　工作原理

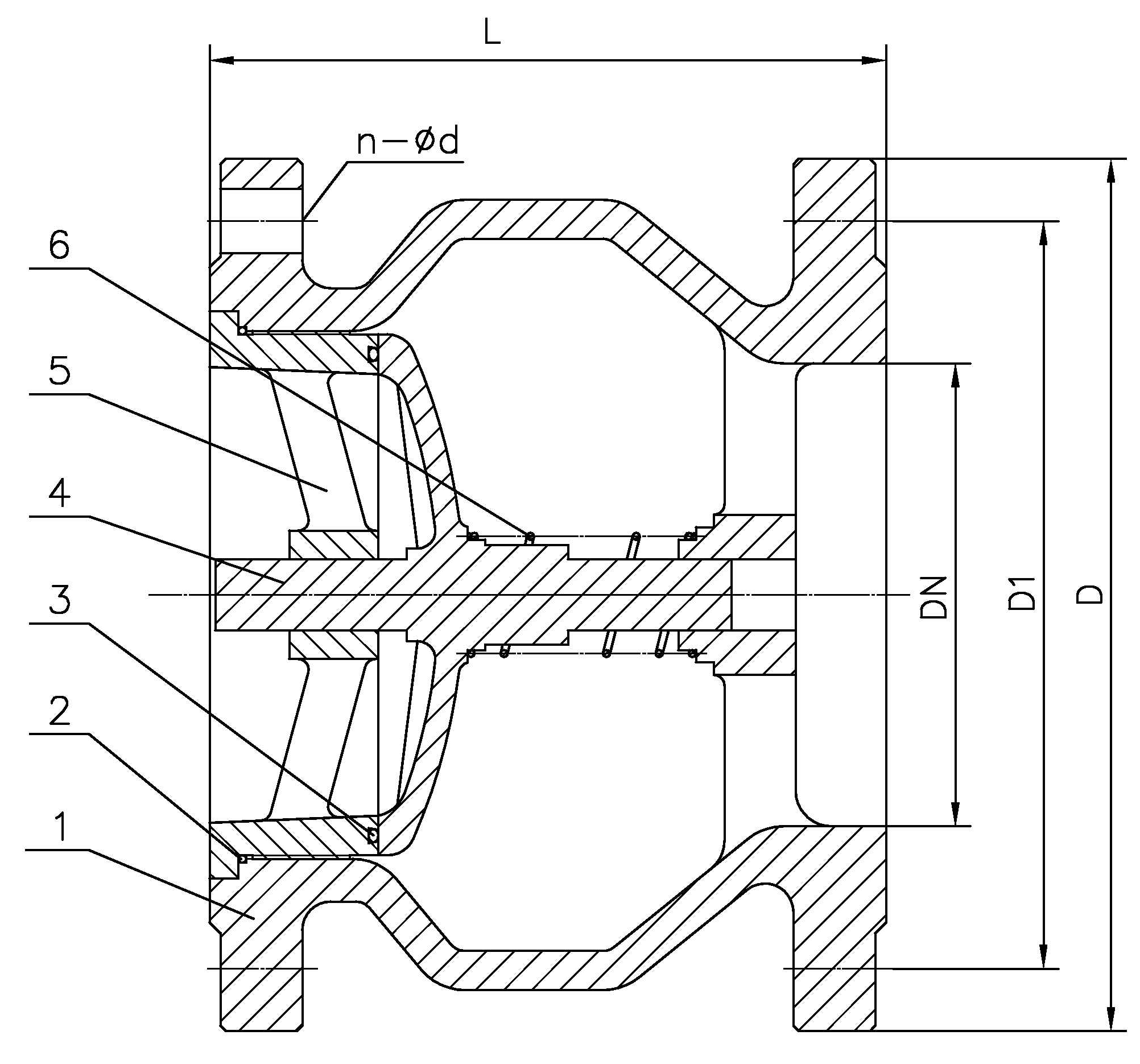

　　閥門的結構如圖所示。當介質從進口流入后，頂開閥瓣壓縮彈簧流向出口。當進口流量或壓力趨向于零之前，閥瓣在彈簧和出口端介質的作用下，提前關閉。防止了介質的倒流，從而防止了水錘的發生，達到了靜音關閉的效果。

1、 閥體   2、 O形密封圈  3、 O形密封圈  4、 閥瓣  5、 閥座  6、 彈簧

主要外形尺寸

　　安裝及注意事項

　　1、可任意方向安裝。

　　2、安裝前要徹底清除管道內的垃圾、污物，以防止使用時卡堵閥瓣，損壞密封面。

　　3、建議在水泵入口裝過濾器，在止回閥下游裝Y型過濾器，防止管道內施工渣滓往低處倒流卡堵閥瓣。

　　4、安裝時要注意閥體外水流指示箭頭，要遵循方向安裝。

　　5、閥門長期不用時，或水不流動時，請注意防凍。
