氣動蝶閥的原理和參數

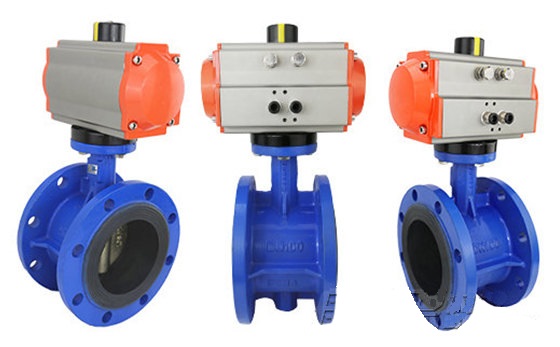

    氣動蝶閥氣動蝶閥原理 氣動蝶閥通過定位器、電磁閥或其他設備吸收干燥和潤滑的氣體，并控制它們將這些氣體輸送到氣動執行器的氣缸。這是氣動執行器的氣源。當氣缸內的氣源傳遞到氣動執行器的氣室時，氣壓作用在活塞上，產生的推力帶動輸出軸旋轉，同時帶動閥桿和蝶板旋轉，完成蝶閥的開閉動作。

    氣動蝶閥增加閥門定位器也可以實現蝶閥的精確開度調節。此外，智能定位器還可以與現場總線連接，從而達到檢測氣動蝶閥工作狀態并提供診斷的目的。 在氣動執行機構的作用下，氣動蝶閥可以靈活快速地開啟和關閉，保證了管道的安全。它是一種廣泛應用于工業管道的控制閥。氣動蝶閥的參數可分為兩部分，一部分是蝶閥本身的基本參數，另一部分是氣動執行機構的基本參數。

    氣動蝶閥參數 閥門名稱 氣動蝶閥 使用介質 液體、氣體、油等 工作溫度 -29~400℃ 主要材料 鑄鐵、碳鋼、不銹鋼、合金鋼 連接形式 法蘭、夾具、焊接 旅行 60 90 故障定位 故障開啟、故障關閉和位置保護 放電特性 相等百分比(EQ-%) 氣動裝置參數 空氣源壓力 0.4~0.7mpa 環境溫度 -20~90℃ 附件配置 空空氣過濾器減壓閥、閥門定位器、電動/空氣轉換器、電磁閥、空氣控制換向閥、氣動放大器、快速排氣閥、手動操作機構等。 以上是對氣動蝶閥的原理和參數信息的介紹和說明。如果您對氣動蝶閥有任何購買要求，歡迎撥打開維喜閥門熱線咨詢。
