一、概述

　　我覺得蝶閥的工狀不一樣。閥門的密封構造完全不同。說明三種偏心構造的雙向金屬密封蝶閥的構造說明。充分了解閥門的密封結構原理，將來在維護時會更方便地找到原因。

　　為了滿足高溫、低溫、強腐蝕、強侵蝕及長壽等工業使用要求，金屬密封蝶閥成為近年來***快的閥門品種之一。在一些特殊場所提出了對金屬夾入式硬密封蝶閥密封的更高要求。目前國內外市場上的雙金屬硬密封蝶閥多采用三維偏心密封原理。這兩種密封結構都處于介質的正向流動狀態，密封效果良好。介質處于逆流狀態時，介質的壓力作用于蝶板，因此產生偏心力矩，不利于閥門的雙向密封。而且，由于機器加工的間隙問題，逆密封性能大幅下降。

　　二、結構

　　三偏心雙金屬密封蝶閥(如圖1所示)是以開閉閥時自動研磨密封補償理論為基礎，結合門閥、支撐球閥、軌道式球閥的特征等產品構造特征設計而成的。

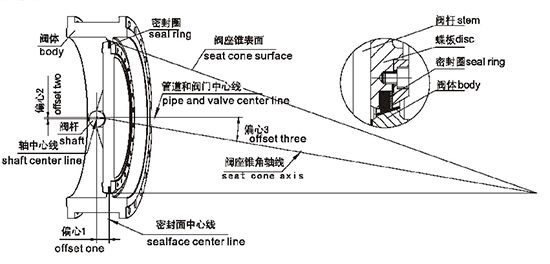

　　圖 1 三偏心雙向硬密封蝶閥結構圖

　　(1.黃彈定位銷2.燕尾溝收縮機構3.兩閥座密封結構4.螺旋升降機構)

　　鳳蝶板不要因重力而掉落。另外，在下部閥的端部設置調整塊，保證齒輪板的位置固定。在整體的開閉過程中，雙向的閥棒通過燕尾槽收縮機構、螺旋升降軌道完成垂直直線運動。另一方面，雙晶蝶板由于燕尾溝收縮機構、螺旋升降軌道完成而朝著中心收縮離開閥座。在這個過程中，密封面采用先開后打開的方式，密封后瞬間離開閥座后一直保持間隙，避免摩擦。閥門密封面沒有磨損，使用壽命長，扭矩小。另外，由于閥的楔形塊和燕尾槽的作用，使雙向閥增加了強制的雙向密封力，增大了密封比壓，實現了雙向密封。

　　組合式密封環根據需要，以特氟隆為主要材料加工成型的軟密封環、層疊不銹鋼和柔性石墨的多層密封環、或者整個不銹鋼全金屬密封圈等各種各樣的形式都可以使用。左右兩個方向的蝴蝶板，與分別與閥體內側對稱設置的左右閥座的貼紙非常貼合。沒有偏心距離，形成了兩個雙向貼紙。因此，兩個方向的密封性能的可靠性大大提高了。蝴蝶板雙向泄漏為零。

　　這個產品還可以在閥的中部添加水栓裝置。在緊急情況和管道檢查時向中腔填充水，起到安全保障和一閥二用的作用。

　　這個蝴蝶閥采用了雙蝴蝶板的全錐面密封面構造，在開閉閥的過程中實現了蝶板密封面和閥體密封面不斷的研磨和自我矯正，提高了使用壽命。操作過程中，由于介電壓力有助于閥門的開閉，所以動作力矩減少了。

　　三、結語

　　三偏心手搖雙密封蝶閥密封結構新穎獨特，雙蝴蝶板具有雙向密封功能，更適合高溫、高壓工作情況。閥門的加工技術性好，設計、制造成本低，適合高技術參數、高性能工業輸送系統的硬密封蝶閥。
